小册名称：Linux常用服务器部署实战

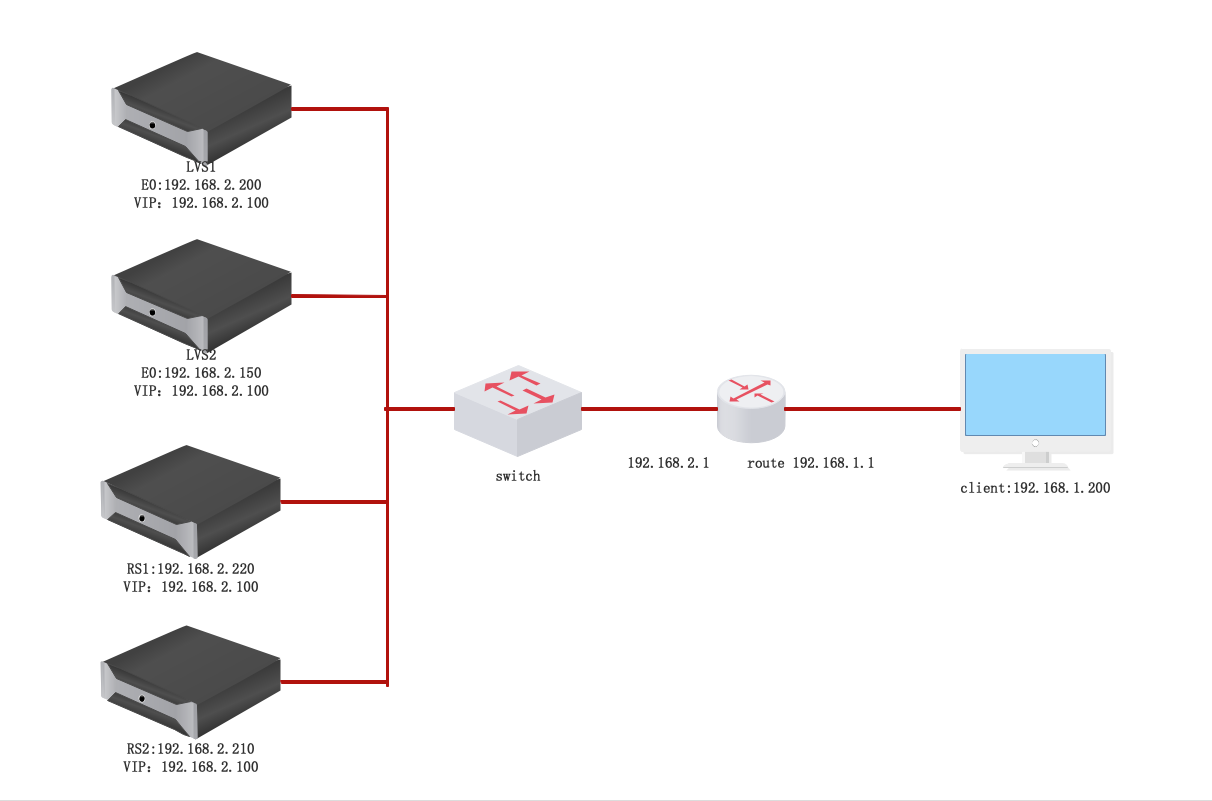

## 一、lvs+keepalived高可用集群部署 ### 案例需求 部署基于LVS DR模式的web高可用集群，实现： - 实现数据服务器容错 - 实现分发器故障切换 - 任何机器宕机不中断web业务 ### 实验环境 六台安装CentOS8的虚拟机一台测试机，两台LVS分发器，一台路由器，两台web服务器，关闭selinux关闭防火墙，停止libvirtd.service服务 | 角色名称 | 接口名称 | IP地址 | | -------- | :------------ | ----------------------------------- | | client | ens33 | 192.168.1.200 | | route | ens33，ens160 | 192.168.1.1，192.168.2.1 | | lvs1 | ens33 | 192.168.2.200，192.168.2.100（VIP） | | lvs2 | ens33 | 192.168.2.150，192.168.2.100（VIP） | | rs1 | ens33，lo:0 | 192.168.2.220，192.168.2.100（VIP） | | rs2 | ens33，lo:0 | 192.168.2.210，192.168.2.100（VIP） | ### 实验拓扑图  ### 实验步骤 a、配置客户端 ``` ens33=192.168.1.200 [root@client ~]# route add default gw 192.168.1.1 ``` b、设置路由 ``` ens33=192.168.1.1 ens160=192.168.2.1 [root@route ~]# echo 1 > /proc/sys/net/ipv4/ip_forward ``` c、设置RS的VIP、网关、内核参数 ``` RS1 [root@rs1 ~]# route add default gw 192.168.2.1 [root@rs1 ~]# ifconfig lo:0 192.168.2.100 netmask 255.255.255.255 up [root@rs1 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore [root@rs1 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce RS2 [root@rs2 ~]# route add default gw 192.168.2.1 [root@rs2 ~]# ifconfig lo:0 192.168.2.100 netmask 255.255.255.255 up [root@rs2 ~]# echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore [root@rs2 ~]# echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce 安装web服务，生成测试页面 RS1 [root@rs1 ~]# dnf install httpd -y [root@rs1 ~]# echo "rs1" > /var/www/html/index.html [root@rs1 ~]# systemctl start httpd.service RS2 [root@rs2 ~]# dnf install httpd -y [root@rs2 ~]# echo "rs2" > /var/www/html/index.html [root@rs2 ~]# systemctl start httpd.service ``` d、设置LVS ``` ### LVS1 安装软件包，修改配置文件 [root@lvs1 ~]# dnf install ipvsadm keepalived -y [root@lvs1 ~]# vim /etc/keepalived/keepalived.conf ! Configuration File for keepalived global_defs { router_id lvs_1 } vrrp_instance apache { state MASTER interface ens33 virtual_router_id 51 priority 100 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.2.100/24 } } virtual_server 192.168.2.100 80 { delay_loop 6 lb_algo rr lb_kind DR nat_mask 255.255.255.0 # persistence_timeout 50 protocol TCP real_server 192.168.2.210 80 { weight 1 TCP_CHECK { connect_timeout 3 connect_port 80 } } real_server 192.168.2.220 80 { weight 1 TCP_CHECK { connect_timeout 3 connect_port 80 } } } ### 重启keepalived服务 [root@lvs1 ~]# systemctl start keepalived.service ### 使用ip add命令查看所设置的VIP是否被设置 [root@lvs1 ~]# ip add 2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000 link/ether 00:0c:29:6d:1c:b3 brd ff:ff:ff:ff:ff:ff inet 192.168.2.200/24 brd 192.168.2.255 scope global noprefixroute ens33 valid_lft forever preferred_lft forever inet 192.168.2.100/24 scope global secondary ens33 valid_lft forever preferred_lft forever inet6 fe80::474:99dd:c899:455f/64 scope link noprefixroute valid_lft forever preferred_lft forever ### LVS2 安装软件包，修改配置文件 [root@lvs2 ~]# dnf install ipvsadm keepalived -y [root@lvs2 ~]# vim /etc/keepalived/keepalived.conf ! Configuration File for keepalived global_defs { router_id lvs_1 } vrrp_instance apache { state BACKUP interface ens33 virtual_router_id 51 priority 10 advert_int 1 authentication { auth_type PASS auth_pass 1111 } virtual_ipaddress { 192.168.2.100/24 } } virtual_server 192.168.2.100 80 { delay_loop 6 lb_algo rr lb_kind DR nat_mask 255.255.255.0 # persistence_timeout 50 protocol TCP real_server 192.168.2.210 80 { weight 1 TCP_CHECK { connect_timeout 3 connect_port 80 } } real_server 192.168.2.220 80 { weight 1 TCP_CHECK { connect_timeout 3 connect_port 80 } } } ### 重启keepalived服务 [root@lvs2 ~]# systemctl start keepalived.service ``` e、客户端测试 ``` ### 客户端验证分发 [root@client ~]# elinks http://192.168.2.100 --dump rs1 [root@client ~]# elinks http://192.168.2.100 --dump rs2 ### 停止lvs1的keepalived服务 验证分发器故障切换 [root@lvs1 ~]# systemctl stop keepalived.service 使用ip add命令查看VIP是否被释放 [root@lvs1 ~]# ip add 2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000 link/ether 00:0c:29:6d:1c:b3 brd ff:ff:ff:ff:ff:ff inet 192.168.2.200/24 brd 192.168.2.255 scope global noprefixroute ens33 valid_lft forever preferred_lft forever inet6 fe80::474:99dd:c899:455f/64 scope link noprefixroute valid_lft forever preferred_lft forever 切换到lvs2查看VIP是否被设置 [root@lvs2 ~]# ip add 2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000 link/ether 00:0c:29:5c:a0:66 brd ff:ff:ff:ff:ff:ff inet 192.168.2.150/24 brd 192.168.2.255 scope global noprefixroute ens33 valid_lft forever preferred_lft forever inet 192.168.2.100/24 scope global secondary ens33 valid_lft forever preferred_lft forever inet6 fe80::5726:cbb9:c37b:d898/64 scope link noprefixroute valid_lft forever preferred_lft forever 切换到客户端测试 [root@client ~]# elinks http://192.168.2.100 --dump rs1 [root@client ~]# elinks http://192.168.2.100 --dump rs2 ### 停止RS1数据服务器查看数据服务器容错 [root@rs1 ~]# systemctl stop httpd 切换到客户端测试:用户只能访问到RS1的页面 [root@client ~]# elinks http://192.168.2.100 --dump rs1 [root@client ~]# elinks http://192.168.2.100 --dump rs1 ``` 提示：使用tcpdump命令可以看到vrrp的相关信息发送信息，深度理解VRRP协议 ``` [root@lvs1 ~]# tcpdump -nn -vvv vrrp ```
